CS-DG系列自動擰螺絲機，是馳速多軸鎖螺絲機的一個系列，是指臺面固定式的多軸擰螺絲設備，設備應用范圍廣，效率高，調試簡單，可在螺絲相同的產品間進行通用，可自行調節軸的位置及數量，以下為供暖行業自動擰螺絲方案。
本應用中特指暖氣表,包含供暖管和暖氣表兩部分.
一.供暖管自動擰螺絲方案

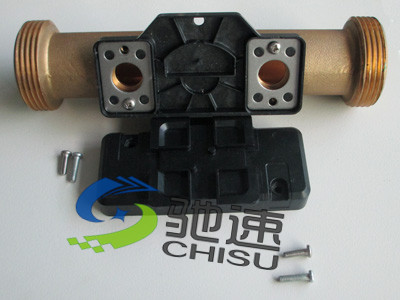

產品如下:


要求:

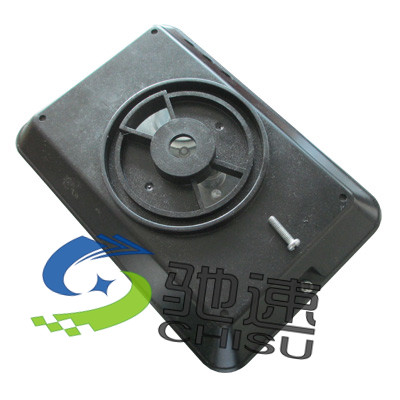

此工件由兩部分組成銅管和塑料底蓋通過2顆M3*12的十字螺絲緊固,頂蓋通過M3*14的十字螺絲與底蓋緊固

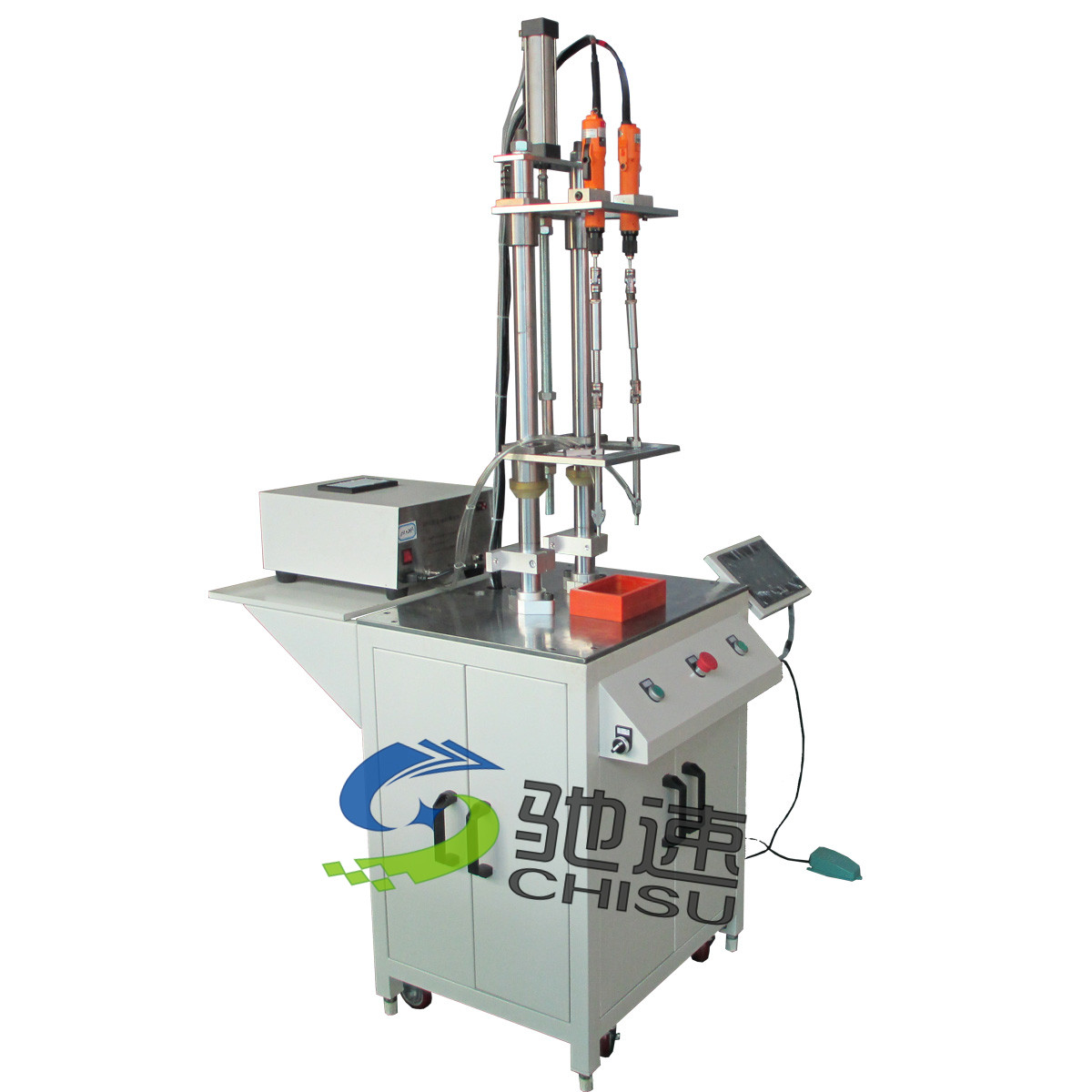

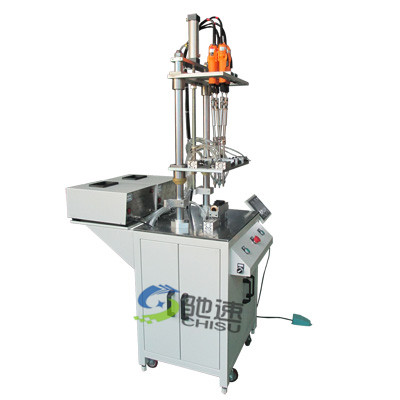

馳速這里采用四軸式自動鎖螺絲機方案如下:


工作原理

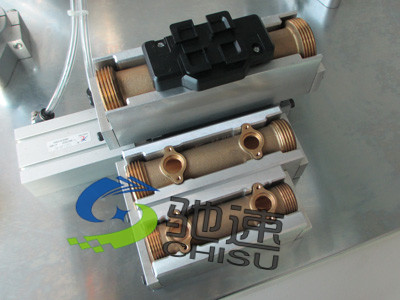

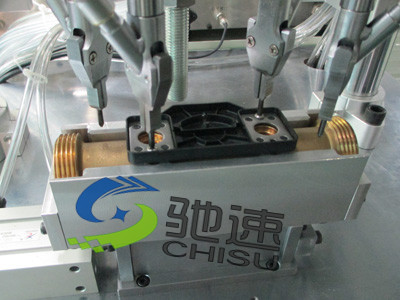

采用馳速DG4型方案,通過智能的程序控制,將工件放置在治具上,啟動按鈕,4軸同時下行,供M3*12螺絲的兩個軸自動鎖付,同時M3*14螺絲的兩個軸向外運行,不送螺絲.

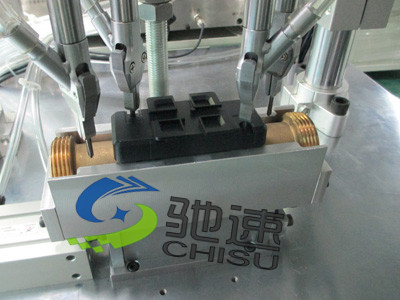

底蓋與銅管鎖付工序完成后,放入頂蓋,4軸同時下行,供M3*14螺絲的兩個軸自動鎖付,M3*12螺絲的兩個軸,不供料,同時向外運行.
